概述

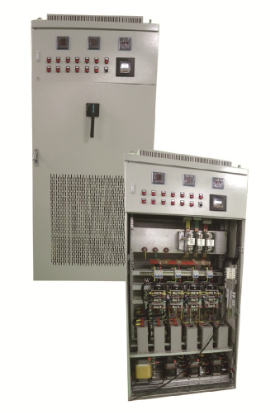

LB系列低壓無功補償裝置適用于0.4Kv,50Hz系統的無功功率自動補償。它采用了一系列國內領先的技術和最新的元器件，集無功補償與電網監測于一體，不但可以補償電網中的無功損耗，提高功率因數，降低線損，提高電網的負載能力和供電質量，同時還能實時監測電網的三相電壓、電流、功率因數等運行數據，為低壓配電線路的科學管理提供第一手的數據。

技術參數

1、額定電壓：0.23kV、0.4Kv,額定頻率：50Hz

2、額定補償容量：30～600kvar；

3、補償方式：三相共補、三相分補、三相混補；

4、投切方式：編碼投切、等容投切；

5、保護方式：具備過壓、欠壓、缺相、諧波超限、過載、斷路等保護功能；

6、控制器物理量：采用無功功率，功率因數和電壓作為校核條件；

7、靈敏度＜100mA；

8、測量準確度：電壓、電流0.5級，功率因數、無功功率、有功功率1.0級；

9、絕緣電阻：≥5MΩ；

10、涌流峰值：＜1.5In；

11、防護等級：IP33；

12、介質強度：主回路相間對地2500V，歷時1min，輔助回路對地2000V，1min。

執行標準

    GB/T 15576  低壓成套無功功率補償裝置

    JB/T 10695  低壓無功功率動態補償裝置
