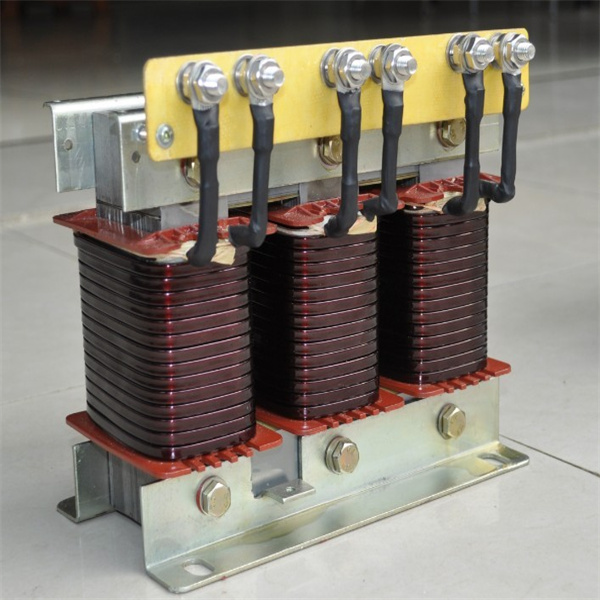

低壓串聯電抗器：電力系統的諧波治理與能效優化核心設備
1. 引言
低壓串聯電抗器作為電力系統中不可或缺的關鍵設備，其核心功能在于抑制諧波污染、優化無功補償、保障電力設備安全運行。隨著工業自動化程度的提升和新能源技術的普及，電力系統中的諧波問題日益突出，傳統電抗器因損耗高、響應速度慢等缺陷逐漸難以滿足需求。本文將系統闡述低壓串聯電抗器的工作原理、技術創新、工程應用及未來發展趨勢，為電力系統設計與運維提供技術參考。
2. 工作原理與核心功能
低壓串聯電抗器的核心作用是通過電感特性對電流變化產生阻抗，其工作機制可分為三個維度：
諧波抑制：
當電網中存在 5 次、7 次等諧波時，電抗器與電容器組構成 LC 諧振電路，對特定頻率諧波形成低阻抗通道，從而將諧波電流限制在安全范圍內。例如，配置 6% 電抗率的電抗器可有效抑制 5 次諧波，使諧波電流畸變率（THD）從 30% 降至 8% 以下。
涌流限制：
電容器合閘瞬間會產生高達額定電流 20 倍的涌流，電抗器通過感抗限制電流上升速率，使涌流峰值降低至 5 倍以下，保護電容器免受沖擊損壞。
無功補償優化：
電抗器與電容器配合可調節系統無功功率，將功率因數從 0.7 提升至 0.95 以上，降低線路損耗 15-20%，同時避免因容性無功過剩導致的電壓升高。

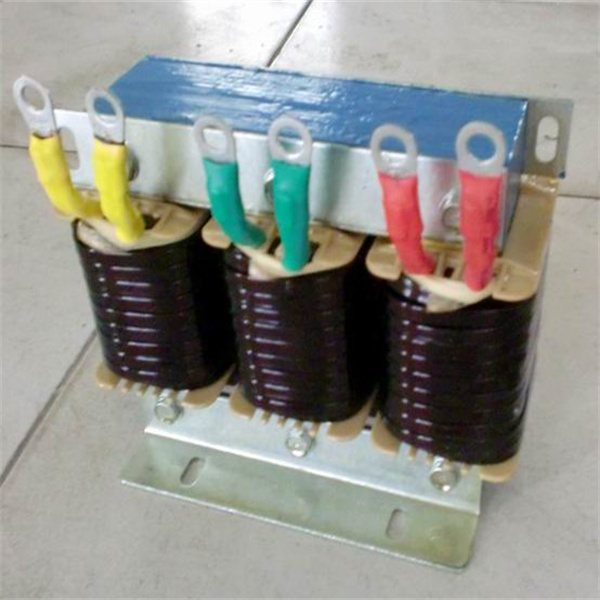

3. 結構設計與技術突破
現代低壓串聯電抗器通過材料創新與工藝升級實現性能躍升：

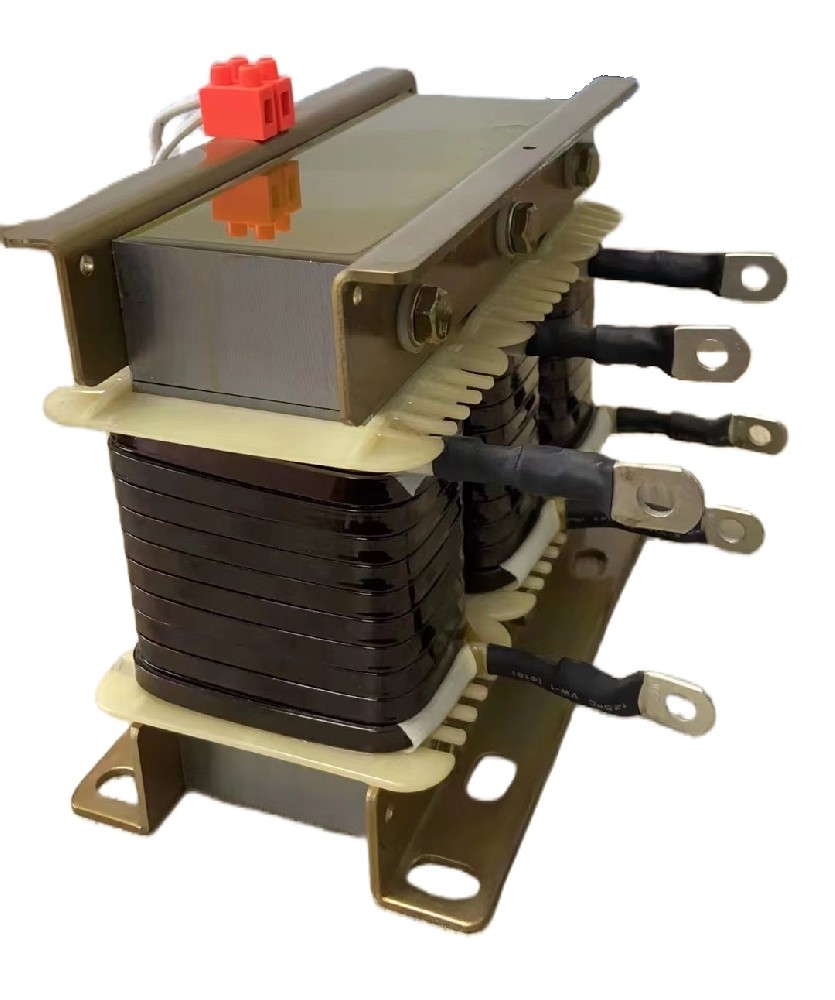

鐵芯材料：
非晶合金鐵芯：采用鐵基非晶帶材，損耗較硅鋼降低 70%，空載損耗僅 0.2W/kg，適用于對能效要求極高的場景。
硅鋼片鐵芯：采用 35W250 高牌號硅鋼，通過階梯接縫技術將磁滯損耗降低 30%，溫升控制在 65K 以內。

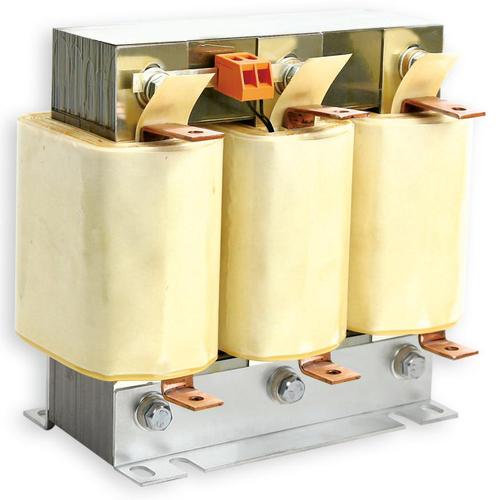

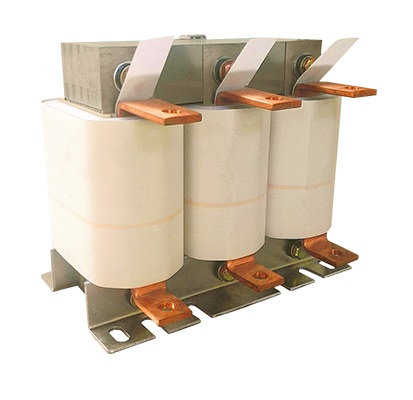

線圈工藝：
H 級絕緣：采用芳綸紙包繞的銅導線，耐溫等級達 180℃，可承受 1.8 倍額定電流持續運行。
真空浸漆：通過 VPI 工藝將環氧樹脂滲透至線圈內部，局部放電量≤5pC，絕緣壽命延長至 20 年以上。
冷卻技術：
相變冷卻：內置微熱管陣列，利用工質相變潛熱將線圈熱點溫度降低 20℃，散熱效率提升 40%。
智能風冷：配置溫度傳感器與變頻風機，根據負載自動調節風量，能耗較傳統風冷降低 30%。
4. 工程應用與性能驗證
低壓串聯電抗器在多個領域展現出卓越的適應性：
工業配電系統：
新能源并網：
數據中心：
5. 智能化與能效升級
AI 算法優化：
參數自適應：通過實時監測電流波形，AI 算法自動調整電抗率，使諧波抑制效率提升 20%。
故障預測：基于振動、溫升等數據，AI 模型提前 72 小時預警鐵芯松動等潛在故障，準確率達 95%。
物聯網集成：
遠程監控：通過 LoRa 無線通信將運行數據上傳云端，運維人員可實時查看諧波含量、損耗等參數。
能效分析：大數據平臺自動生成能效報告，指導用戶優化無功補償策略，綜合能效提升 15%。
6. 行業標準與認證體系
國內標準：
GB/T 1094.6-2011：規定電抗器溫升限值（線圈≤95K，鐵芯≤85K）及短路耐受強度（10 倍額定電流持續 1 秒）。
JB/T 15070-2024：新增局部放電測試（≤5pC）與諧波抑制性能要求（THD≤8%）。
國際認證：
UL 認證：通過美國保險商實驗室測試，確保產品符合北美市場安全要求。
CE 認證：滿足歐盟 EMC 指令，諧波發射限值符合 EN 61000-3-2 標準。
7. 挑戰與未來趨勢
技術挑戰：
高頻諧波抑制：針對 IGBT 變頻器產生的 25 次以上高頻諧波，需開發高頻損耗更低的納米晶鐵芯。
極端環境適應：在 - 40℃低溫或 120℃高溫環境下，需采用耐候性絕緣材料與主動溫控技術。
發展方向：
可回收設計：采用模塊化結構，關鍵部件回收率達 95%。
低碳材料：非晶合金鐵芯生產能耗較硅鋼降低 60%。
磁集成技術：將電抗器與變壓器集成，節省 30% 柜體空間。
能源互聯網節點：內置儲能模塊，實現諧波治理與電能存儲一體化。
碳化硅繞組：耐高溫達 300℃，體積較銅繞組縮小 50%。
超導鐵芯：采用 YBCO 高溫超導帶材，損耗趨近于零。
材料創新：
系統集成：
綠色制造：
8. 結論
低壓串聯電抗器作為電力系統的諧波治理核心設備，其技術演進直接影響電網的穩定性與能效水平。通過材料創新、智能化升級與綠色制造，現代電抗器已實現從單一諧波抑制向能源管理的跨越。未來，隨著超導技術、AI 算法與能源互聯網的深度融合，低壓串聯電抗器將成為構建高效、可靠、低碳電力系統的關鍵支撐。
