圓柱型電力電容器技術解析與工程應用研究

一、基礎原理與結構特征

1. 工作原理與核心功能

圓柱型電力電容器的核心功能是通過電場儲能實現電能質量優化，其工作原理基于平行板電容器公式 (C = rac{arepsilon_0 arepsilon_r A}z58s5czx)，其中介電常數 (arepsilon_r) 與極板面積 A 的乘積決定了電容量。其核心功能包括：

• 無功補償：提高功率因數（典型值≥0.95）

• 諧波抑制：針對 3~13 次諧波的濾波效率≥90%

• 儲能緩沖：動態響應時間 < 1ms

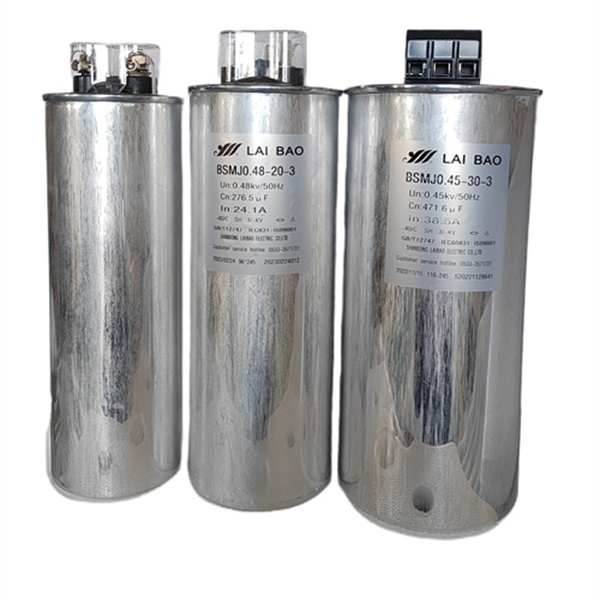

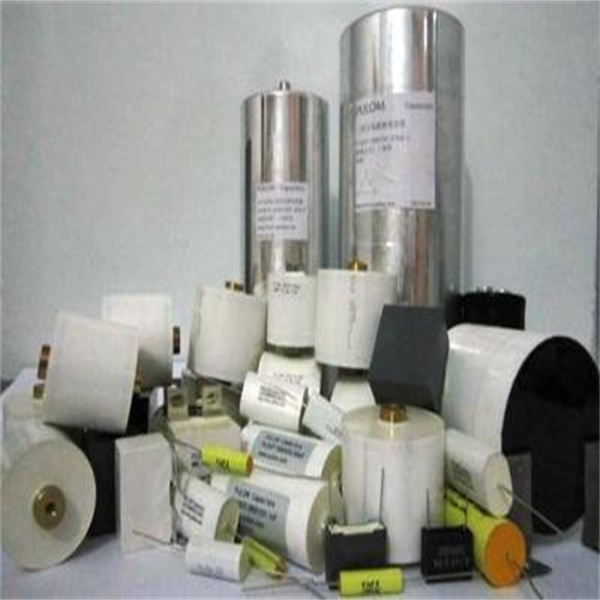

2. 結構設計特征

• 圓柱型外殼：

• 材質：鋁制一體化無縫外殼（密度 2.7g/cm3，耐腐蝕性提升 3 倍）

• 尺寸：直徑 16~60mm，高度 25~120mm（體積比方形電容器縮減 30%）

• 安裝：底部單螺栓固定，支持 360° 任意方向安裝

• 內部結構：

• 卷繞式芯子：金屬化聚丙烯薄膜（厚度 4~12μm）與鋁箔交替卷繞，層數≥200 層

• 引出方式：同向引出線（等效串聯電阻 ESR≤30mΩ）

• 絕緣介質：芐基甲苯浸潰（介電常數 2.5，擊穿場強≥50kV/mm）

3. 材料體系

• 介質材料：

• 金屬化聚丙烯薄膜（MPP）：tgδ≤0.0012，自愈密度≥10?次 /㎡

• 銀鋅鋁金屬化膜：抗浪涌能力≥300 倍額定電流，過載能力 1.8 倍

• 電極材料：

• 鋁箔（純度≥99.9%）：厚度 6~12μm，電導率≥37MS/m

• 銅箔引出端：鍍層厚度≥5μm，接觸電阻≤5mΩ

二、關鍵技術特性

1. 電氣性能指標

2. 可靠性設計

• 熱管理技術：

• 自然冷卻：溫升≤40K（環境溫度 40℃）

• 強制風冷：散熱效率提升 50%（風速 5m/s）

• 防爆設計：

• 壓力開斷型保險裝置：爆破壓力≤1.5MPa

• 阻燃外殼：UL94 V-0 級

• 壽命保障：

• 加速老化試驗：85℃/85% RH 環境下運行 1000 小時容量保持率≥95%

• 壽命預測模型：基于 Arrhenius 方程，MTBF≥10 萬小時

3. 工藝創新

• 三維碳管網格膜：

• 中科院研發的 3D-CNT@CT 結構，面積比電容達 3.23mF/cm2

• 體積比電容提升至 9.17mWh/cm3（較傳統鋁電解電容提高 40 倍）

• 多芯并聯技術：

• 雙芯容量差 5%~15%，芯子溫差≤5℃

• 電流分配不均度≤3%

三、工程應用與設計要點

1. 典型應用場景

• 新能源領域：

• 光伏逆變器：LCL 濾波器配置 100μF/450V 薄膜電容器，THDI≤5%

• 儲能系統：雙向變流器配置 10mF/1000V 直流濾波電容器，動態響應時間 < 1ms

• 工業自動化：

• 變頻器諧波治理：6 脈沖變頻器配置 5 次諧波調諧濾波器，容量 50kVar

• 電機驅動系統：380V 電機配置 0.1μF 高頻濾波電容器，轉矩脈動降低至 ±2%

• 智能電網：

• 低壓配電系統：模塊化智能濾波電容器組（如 ABLFC 系列）響應時間 < 50ms

• 數據中心：高頻開關電源配置 10μF/16V 陶瓷電容器，紋波電壓≤50mV

2. 選型設計原則

• 參數匹配：

• 電壓等級：≥1.1 倍系統最高運行電壓（如 400V 系統選 450V 電容器）

• 容量計算：(Q = U^2 / X_c)，其中 (X_c = 1/(2πfC))

• 環境適應性：

• 溫度：-25℃~+55℃（特殊環境可選 - 40℃~+70℃）

• 海拔：≤4000m（每升高 1000m 容量降額 5%）

• 冗余設計：

• 并聯冗余：多組電容器并聯（單臺故障不影響整體運行）

• 容錯設計：內置溫度 / 壓力傳感器（精度 ±1℃，±0.05MPa）

3. 高頻化挑戰與對策

• 寄生參數抑制：

• 等效串聯電感（ESL）：<1nH（采用三維螺旋繞制技術）

• 等效串聯電阻（ESR）：<50mΩ（納米銀漿電極）

• 高頻損耗控制：

• 介質損耗：tgδ≤0.0005（100kHz）

• 金屬化膜方阻：≤0.5Ω/□

四、技術發展趨勢

1. 材料體系革新

• 陶瓷基復合材料：

• 鈦酸鋇基材料（介電常數 > 100），體積比電容提升 50%

• 中科院研發的 BNT-BKT 陶瓷，居里溫度達 180℃

• 環保材料：

• 可降解絕緣油（如伊頓 EX?-7 系列），全生命周期碳排放降低 40%

• 無鉛化焊料（Sn96.5Ag3.0Cu0.5）

2. 結構智能化

• 三維集成技術：

• 清華大學激光直寫技術，體積縮減 60%

• 多層堆疊結構（層數≥100 層）

• 數字孿生技術：

• 基于 AI 的壽命預測模型（準確率≥95%）

• 實時健康狀態監控（數據采集頻率 10kHz）

3. 標準與認證升級

• 國際標準：

• IEC 60831-1:2014（自愈式并聯電容器總則）

• IEC 61800-3:2019（調速電氣傳動系統諧波要求）

• 國內標準：

• GB/T 19749.3-2022（諧波濾波器用耦合電容器）

• GB/T 31954-2015（交流 PLC 濾波電容器）

4. 新興應用領域

• 5G 通信：

• 陶瓷介質濾波器（Q 值 > 1000，插入損耗 < 0.5dB）

• 風華高科 5G 基站用 10μF/63V MLCC

• 量子計算：

• 超低損耗電容器（tgδ≤0.0001）

• 頻率穩定性達 10??級

五、測試與驗證體系

1. 型式試驗

• 耐壓測試：極間施加 2.15 倍額定電壓持續 5s，無擊穿

• 溫升試驗：滿載運行 4 小時，溫升≤40K

• 諧波耐受試驗：1.3 倍額定電流下持續 24 小時，容量衰減 < 5%

2. 可靠性評估

• 加速老化試驗：

• 85℃/85% RH 環境下運行 1000 小時，容量保持率≥95%

• 100kHz 高頻老化，壽命≥10?次循環

• 浪涌測試：

• 300 倍額定電流沖擊 1000 次，無結構損壞

• 沖擊能量≥10kJ

3. 故障分析與解決方案

六、總結與展望

圓柱型電力電容器技術正經歷從單一功能向多功能集成、從無源向有源融合、從低頻向高頻拓展的深刻變革。未來發展將聚焦以下方向：

1. 材料創新：開發介電常數 > 200 的陶瓷基復合材料，實現體積縮減 50%

2. 結構智能化：三維碳管網格膜與 AI 算法結合，實現納秒級動態響應

3. 綠色制造：無鉛化、可回收材料占比提升至 90%，碳足跡降低 50%

4. 標準升級：制定寬頻諧波抑制、高頻可靠性等國際標準，引領行業發展

通過持續的技術突破與工程實踐，圓柱型電力電容器將在能源轉型、數字基建等領域發揮關鍵作用，成為支撐新一代電力系統與電子設備的核心基礎元件。
