低壓濾波電容器技術解析與應用進展

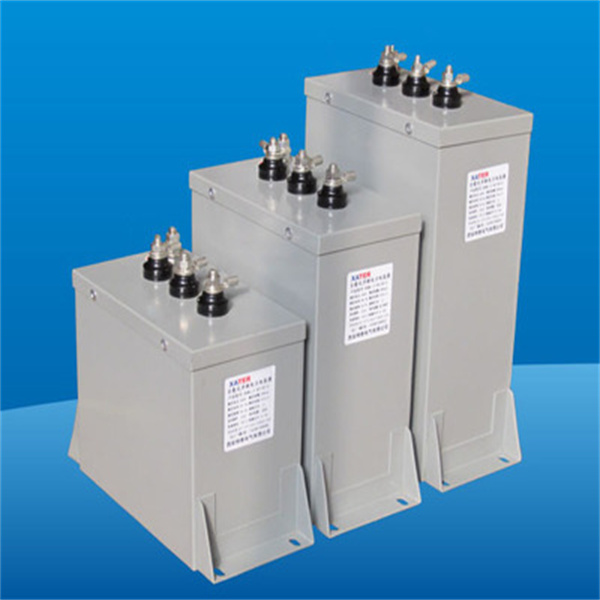

一、基礎原理與核心功能

低壓濾波電容器作為電力電子系統的關鍵組件，其核心功能在于抑制電壓與電流諧波、改善電能質量。其工作原理基于電容對高頻信號的低阻抗特性，通過與電抗器組合形成 LC 濾波器，在特定頻率點形成低阻抗通路，從而將諧波電流旁路至大地。根據應用場景不同，可分為調諧濾波器（針對特定諧波）和高通濾波器（抑制寬頻諧波）。

典型技術參數包括：

額定電壓：220V~1000V

額定容量：5~60kVar

允許過電壓：1.1 倍額定電壓

允許過電流：1.3 倍額定電流

諧波耐受能力：THDI≤50%

自愈性能：單次自愈容量衰減 < 0.0001‰

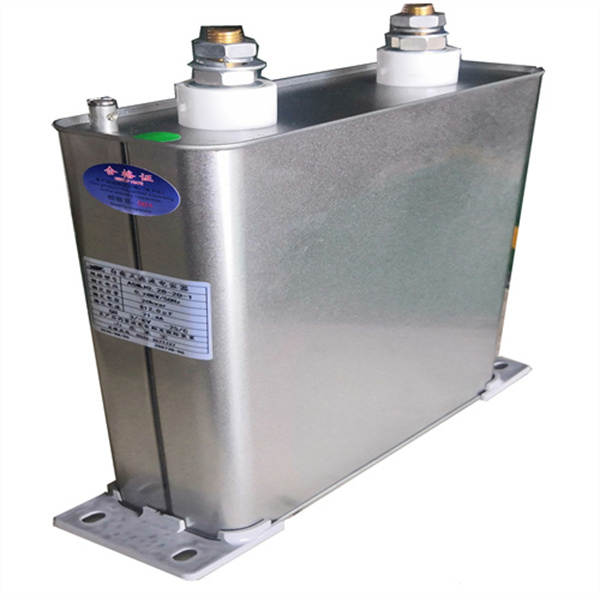

二、關鍵技術特性

1. 介質材料與結構設計

當前主流產品采用金屬化聚丙烯薄膜（MPP）作為介質材料，具有自愈特性（擊穿點自愈合）和低損耗（tgδ≤0.0012）。新型產品采用銀鋅鋁金屬化膜浪邊邊緣加厚技術，提升抗浪涌能力（≥300 倍額定電流）和過載能力（連續過電流≥1.8 倍額定電流）。

2. 拓撲結構與濾波性能

LC 濾波器：由電容與電抗器串聯構成，針對特定諧波階次（如 5 次、7 次）形成調諧點，濾波效果顯著但帶寬較窄。

LCL 濾波器：增加中間電感，有效抑制高頻開關噪聲，廣泛應用于光伏逆變器、電動汽車充電樁等高頻場景。

多階濾波器：通過組合不同調諧頻率的 LC 支路，實現寬頻諧波抑制。

3. 可靠性設計

內裝放電電阻：確保斷電后 1 分鐘內殘壓降至 50V 以下

防爆設計：壓力開斷型保險裝置，故障時自動脫離電源

溫度保護：內置溫控裝置，工作溫度范圍 - 40℃~+70℃

三、典型應用場景

1. 工業自動化

變頻器諧波治理：抑制 IGBT 開關產生的 3~13 次諧波

電弧爐 / 中頻爐補償：動態無功補償與諧波濾波一體化

電機驅動系統：降低轉矩脈動，提升設備運行穩定性

2. 新能源領域

光伏 / 風電并網：LCL 濾波器抑制高頻開關諧波

儲能系統：雙向變流器的諧波抑制與無功補償

電動汽車充電樁：改善充電過程中的電能質量

3. 智能電網

低壓配電系統：模塊化智能濾波電容器組（如 ABLFC 系列）實現諧波治理與無功補償

數據中心：高頻開關電源的紋波抑制與穩定性保障

四、選型與設計要點

1. 參數匹配

電壓等級：應高于系統最高運行電壓（建議 1.1 倍額定電壓）

容量計算：依據無功需求（Q=U2/Xc）和諧波電流有效值

頻率特性：自諧振頻率（FSR）應高于系統最高諧波頻率

2. 環境適應性

溫度：-25℃~+55℃（特殊環境可選 - 40℃~+70℃）

濕度：≤90% RH（無凝露）

海拔：≤4000m（需降額使用）

3. 冗余設計

并聯冗余：多組電容器并聯提升系統可靠性

容錯設計：單臺故障不影響整體運行

熱管理：自然冷卻或強制風冷（溫升≤40K）

五、技術發展趨勢

1. 材料創新

新型介質材料：陶瓷基復合材料（介電常數 > 100）、納米晶薄膜（厚度 < 1μm）

環保材料：無鉛化、可降解絕緣油（如伊頓 EX?-7 系列）

2. 結構優化

三維碳管網格膜：中科院研發的 3D-CNT@CT 結構，面積比電容提升至 3.23mF/cm2

套娃結構碳管：多殼層同軸碳管陣列，體積比電容提高 50%

3. 智能化與集成化

智能監測：內置溫度 / 壓力傳感器，實時監控健康狀態

模塊化設計：插拔式結構便于維護與擴展

數字孿生：基于 AI 的壽命預測與故障診斷

4. 標準與認證

IEC 60831-1:2014（自愈式并聯電容器總則）

GB/T 12747-2017（自愈式低壓并聯電容器）

環保認證：RoHS、REACH、UL

六、測試與驗證

1. 型式試驗

耐壓測試：極間 2.15 倍額定電壓持續 5s

溫升試驗：滿載運行 4 小時，溫升≤40K

諧波耐受試驗：1.3 倍額定電流下持續 24 小時

2. 可靠性評估

加速老化試驗：85℃、85% RH 環境下運行 1000 小時

壽命測試：基于 Arrhenius 模型，推算 MTBF≥10 萬小時

浪涌測試：300 倍額定電流沖擊 1000 次無損壞

七、典型故障分析

故障類型 可能原因 解決方案

容量衰減 自愈次數過多 選擇高自愈密度產品

過熱損壞 諧波過載或散熱不良 增加散熱裝置或降額使用

絕緣擊穿 過電壓或介質老化 加強過電壓保護

放電異常 放電電阻失效 定期檢查放電回路

八、未來發展方向

高頻化：適用于 100kHz 以上開關頻率的高頻濾波電容器

小型化：三維結構設計與新型材料實現體積縮減 50%

智能化：與能源管理系統（EMS）深度集成

綠色化：全生命周期低碳設計與可回收材料應用

九、總結

低壓濾波電容器作為電能質量治理的核心設備，其技術發展緊密圍繞高效化、智能化、綠色化展開。隨著新能源與工業自動化的快速發展，對濾波電容器的性能要求將不斷提升，推動行業向更高電壓等級、更大容量、更寬頻率范圍的方向演進。企業需持續關注材料創新、結構優化與標準升級，以滿足市場對高性能、高可靠性產品的需求。
