一、基礎原理與分類體系

濾波電容器作為電力電子系統的核心組件，其核心功能在于通過電容的頻率選擇性實現諧波抑制與電能質量?jī)?yōu)化。根據應用場景不同，可分為以下三大類：

1. 按電壓等級劃分

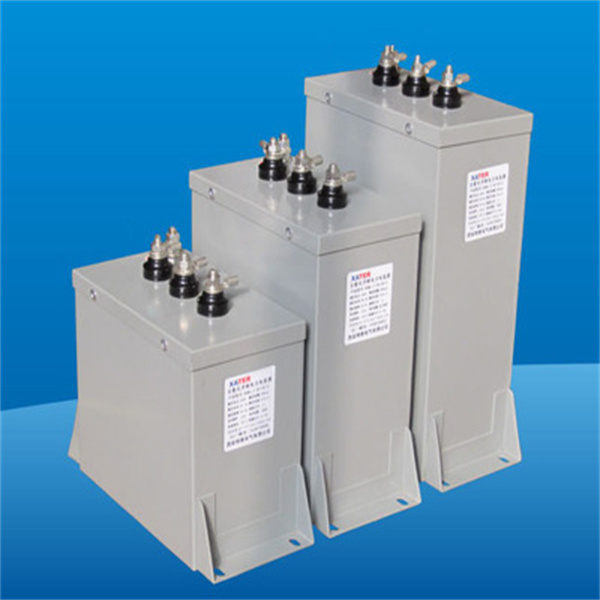

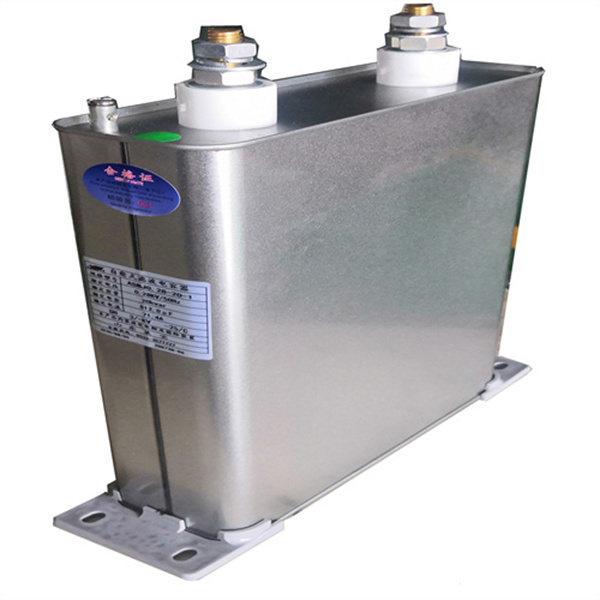

• 低壓濾波電容器：額定電壓范圍 220V~1000V，主要應用于工業變頻器、新能源充電樁等場景，典型產品如金屬化聚丙烯薄膜電容器（MPP），其自愈特性（單次自愈容量衰減 < 0.0001‰）和低損耗（tgδ≤0.0012）是關鍵技術指標。

• 中高壓濾波電容器：額定電壓 1kV~35kV，用于電力系統諧波治理，如 ±800kV 特高壓直流輸電工程中的直流濾波電容器，其耐受電壓可達 1.1 倍額定值，允許過電流 1.3 倍。

• 超高壓濾波電容器：應用于 ±1100kV 特高壓工程，采用機械無焊連接技術，阻抗降低 30%，且實現全生命周期無鉛化設計。

2. 按應用場景劃分

• 直流濾波電容器：用于高壓直流輸電（HVDC）換流站，抑制直流側諧波，典型參數為額定電壓 ±800kV，容量范圍 100~500μF，紋波電流耐受能力≥1.8 倍額定值。

• 交流濾波電容器：安裝于換流站交流側，濾除 30kHz~500kHz 高頻噪聲，如 GB/T 31954-2015 標準規定的交流 PLC 濾波電容器，其介質損耗角正切值（tgδ）≤0.0003。

• 混合濾波電容器：結合有源與無源濾波技術，如清華大學研發的 LITN 納米絲滲流網絡電容器，在 120Hz 時紋波電壓僅 0.03V，可替代傳統鋁電解電容器。

3. 按濾波方式劃分

• 無源濾波器：由 LC 元件構成，如調諧濾波器（針對特定諧波）和高通濾波器（抑制寬頻諧波），其優點是結構簡單、成本低，但存在諧振風險。

• 有源濾波器：基于電力電子技術，通過注入反向諧波電流實現動態補償，如清華大學開發的電場增強離子遷移電容器，等效串聯電阻（ESR）降低至 0.07Ω?cm2，頻率響應提升至 120Hz。

二、關鍵技術特性

1. 材料體系創新

• 金屬化薄膜材料：主流采用銀鋅鋁金屬化聚丙烯薄膜，浪邊邊緣加厚技術使其抗浪涌能力提升至 300 倍額定電流，過載能力達 1.8 倍額定電流。

• 納米復合材料：

• 清華大學楊誠團隊開發的 TiNx 納米絲滲流網絡（LITN），在水系電解質中實現 2,000,000 次循環壽命，面積能量密度 0.92μWh/cm2，體積能量密度 9.17mWh/cm3。

• 中科院研發的三維碳管網格膜（3D-CNT@CT），面積比電容達 3.23mF/cm2，較商用鋁電解電容器提升 40 倍。

2. 結構設計優化

• 垂直取向電極：如石墨烯與 PEDOT：PSS 復合電極，通過 5 微米窄溝道結構實現電場增強離子遷移，內阻降低 50%，頻率響應提升至 120Hz。

• 三維互連結構：套娃式多殼層同軸碳管陣列（3D-MLCT），垂直碳管間距 100~450nm，離子傳輸速率提高 3 倍，RC 時間常數縮短至 0.25ms。

3. 可靠性技術

• 防爆設計：壓力開斷型保險裝置，故障時自動脫離電源，防爆等級達 IP21。

• 熱管理技術：自然冷卻與強制風冷結合，溫升≤40K，工作溫度范圍 - 40℃~+70℃。

三、工程應用與設計要點

1. 典型應用場景

• 新能源領域：

• 光伏 / 風電并網：LCL 濾波器抑制高頻開關諧波，如 100kW 光伏逆變器采用 100μF/450V 薄膜電容器，THDI≤5%。

• 儲能系統：雙向變流器配置 10mF/1000V 直流濾波電容器，動態響應時間 < 1ms。

• 工業自動化：

• 變頻器諧波治理：6 脈沖變頻器配置 5 次諧波調諧濾波器，電容器容量 50kVar，濾波效率≥90%。

• 電機驅動系統：380V 電機配置 0.1μF 高頻濾波電容器，轉矩脈動降低至 ±2%。

• 智能電網：

• 低壓配電系統：模塊化智能濾波電容器組（如 ABLFC 系列）實現諧波治理與無功補償一體化，響應時間 < 50ms。

• 數據中心：高頻開關電源配置 10μF/16V 陶瓷電容器，紋波電壓≤50mV。

2. 選型設計原則

• 參數匹配：

• 電壓等級：≥1.1 倍系統最高運行電壓，如 400V 系統選擇 450V 電容器。

• 容量計算：Q=U2/Xc，其中 Xc=1/(2πfC)，諧波電流有效值需≤1.3 倍額定電流。

• 環境適應性：

• 溫度：-25℃~+55℃（特殊環境可選 - 40℃~+70℃）。

• 海拔：≤4000m（需降額使用，每升高 1000m 容量降額 5%）。

• 冗余設計：

• 并聯冗余：多組電容器并聯提升可靠性，單臺故障不影響整體運行。

• 容錯設計：內置溫度 / 壓力傳感器，實時監控健康狀態。

四、技術發展趨勢

1. 材料體系革新

• 陶瓷基復合材料：介電常數 > 100，如鈦酸鋇基材料，體積比電容提升 50%。

• 環保材料：可降解絕緣油（如伊頓 EX?-7 系列），全生命周期碳排放降低 40%。

2. 結構智能化

• 三維集成技術：清華大學開發的激光直寫技術，將 TiNx 納米絲陣列與半導體工藝兼容，體積縮減 60%。

• 數字孿生技術：基于 AI 的壽命預測模型，MTBF≥10 萬小時，故障診斷準確率達 95%。

3. 標準與認證升級

• 國際標準：IEC 60831-1:2014（自愈式并聯電容器總則）。

• 國內標準：GB/T 19749.3-2022（諧波濾波器用耦合電容器），新增寬頻諧波抑制要求。

4. 新興應用領域

• 5G 通信：陶瓷介質濾波器（如風華高科產品）用于基站射頻前端，Q 值 > 1000，插入損耗 < 0.5dB。

• 量子計算：超低損耗電容器（tgδ≤0.0001）用于量子比特控制電路，頻率穩定性達 10??級。

五、測試與驗證體系

1. 型式試驗

• 耐壓測試：極間施加 2.15 倍額定電壓持續 5s，無擊穿。

• 溫升試驗：滿載運行 4 小時，溫升≤40K。

• 諧波耐受試驗：1.3 倍額定電流下持續 24 小時，容量衰減 < 5%。

2. 可靠性評估

• 加速老化試驗：85℃、85% RH 環境下運行 1000 小時，容量保持率≥95%。

• 壽命測試：基于 Arrhenius 模型，推算 MTBF≥10 萬小時。

• 浪涌測試：300 倍額定電流沖擊 1000 次，無結構損壞。

六、故障分析與解決方案

七、總結與展望

濾波電容器技術正經歷從單一功能向多功能集成、從無源向有源融合、從低頻向高頻拓展的深刻變革。未來發展將聚焦以下方向：

1. 材料創新：開發介電常數 > 200 的陶瓷基復合材料，實現體積縮減 50%。

2. 結構智能化：三維碳管網格膜與 AI 算法結合，實現納秒級動態響應。

3. 綠色制造：無鉛化、可回收材料占比提升至 90%，碳足跡降低 50%。

4. 標準升級：制定寬頻諧波抑制、高頻可靠性等國際標準，引領行業發展。

通過持續的技術突破與工程實踐，濾波電容器將在能源轉型、數字基建等領域發揮關鍵作用，成為支撐新一代電力系統與電子設備的核心基礎元件。
