礦熱爐專用電容器的技術解析與應用要點

一、引言

礦熱爐作為鐵合金、電石等產品冶煉的核心設備，其運行過程中存在功率因數低、諧波干擾大等電能質量問題。礦熱爐專用電容器作為無功補償與諧波治理的關鍵裝備，通過優化供電系統性能，可降低能耗 10%-15%，提升設備產能 8%-12%。本文從結構設計、工作原理、性能參數及行業適配等維度，系統解析此類特種電容器的技術特性。

二、結構設計與工作原理

2.1 核心結構組成

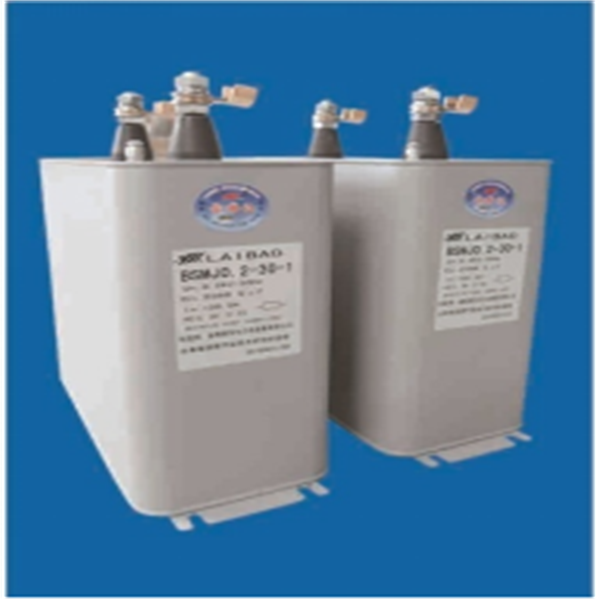

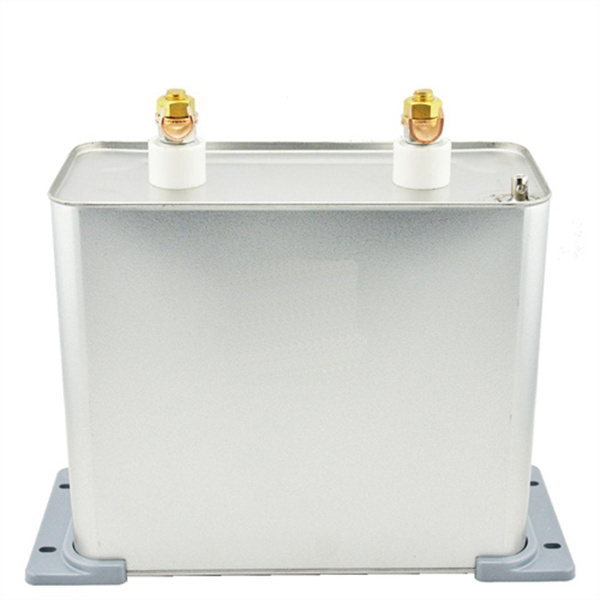

礦熱爐電容器采用全膜介質結構，以聚丙烯薄膜為主要絕緣材料，卷繞式元件經真空浸漬處理。外殼由不銹鋼或高強度鋁合金制成，內置放電電阻、保護熔斷器及壓力釋放裝置。模塊化設計便于現場擴容，典型單臺容量為 50-334kvar，額定電壓涵蓋 6.6kV-35kV 等級。

2.2 無功補償機制

基于并聯補償原理，電容器組在礦熱爐變壓器二次側接入，通過超前的容性電流補償感性負荷（電極、電抗器）產生的滯后電流，將功率因數從 0.6-0.7 提升至 0.9 以上。其響應速度低于 20ms，可實時跟蹤冶煉過程中負荷波動，維持電壓穩定性。

2.3 諧波抑制功能

針對礦熱爐產生的 3、5、7 次特征諧波，電容器組與電抗器串聯構成濾波支路。通過調整電抗器電感值（如 5%-13% 電抗率配置），在特定諧波頻率下形成串聯諧振，將諧波電流引導至濾波回路，使電網側諧波畸變率（THD）控制在 5% 以內。

三、關鍵性能參數解析

3.1 電氣參數

額定容量：決定補償能力，需根據礦熱爐容量（5000-50000kVA）計算配置

損耗角正切值（tanδ）：優質產品低于 0.08%，降低運行發熱損耗

過電壓耐受：可承受 1.1 倍額定電壓長期運行，1.3 倍電壓持續 1 分鐘

3.2 機械與環境參數

抗震等級：滿足 8 度抗震設計，適應礦熱爐強振動環境

溫度范圍：-40℃-55℃寬溫運行，內置 PTC 熱敏電阻監測內部溫升

防護等級：IP33 及以上，防塵防濺水設計

3.3 安全保護配置

不平衡保護：通過橋差、相電壓法監測元件故障，動作時間＜0.5s

壓力釋放：當內部氣壓超 0.2MPa 時，防爆膜自動破裂泄壓

過流保護：熔斷器額定電流按 1.3-1.5 倍額定電流選型

四、行業應用適配性

冶煉類型

負荷特性

電容器配置要點

硅鐵冶煉

三相不平衡度＞15%

分相補償裝置 + 13% 電抗率濾波支路

電石生產

諧波含量高（5 次為主）

5 次單調諧濾波 + 阻尼電阻抑制諧振

錳系合金

周期性電極升降負荷

動態投切裝置（響應時間＜100ms）

黃磷冶煉

高海拔低氣壓環境

加強絕緣設計 + 氣壓補償型外殼

五、技術發展趨勢

5.1 智能化升級

集成物聯網模塊，實現電容值在線監測、故障預警與遠程運維

開發自適應控制算法，根據冶煉工藝參數動態優化補償策略

部署局部放電檢測系統，通過超聲波傳感器預判絕緣老化

5.2 高可靠性設計

采用納米復合薄膜介質，提升介電強度至 500kV/mm

創新真空注入技術，消除內部氣隙降低局放風險

模塊化冗余設計，單模塊故障不影響系統連續運行

5.3 低碳化革新

研發無油環保型電容器，替代傳統 PCB 浸漬劑

優化散熱結構設計，降低強迫風冷系統能耗

提升材料回收利用率，目標實現 95% 以上循環再生

六、結語

礦熱爐專用電容器的技術進步正推動冶煉行業向高效、綠色方向轉型。未來需聚焦寬頻諧波抑制、極端工況適應性及全壽命周期管理技術突破，同時加強標準體系建設，推動產品性能與國際接軌。行業發展將更注重電容器與智能電網、數字化冶煉系統的深度融合，為高耗能產業的可持續發展提供核心裝備支撐。
