高壓濾波電力電容器的技術解析與應用演進

一、引言

在現代電力系統中，非線性負載（如變頻器、電弧爐、整流設備）的廣泛應用導致諧波污染加劇，威脅電網安全與設備壽命。高壓濾波電力電容器作為諧波治理與無功補償?shù)暮诵难b備，通過與電抗器協同構成濾波支路，可有效抑制特征諧波，提升功率因數至 0.95 以上。其技術發展直接影響電力系統的電能質量與運行效率。

二、工作原理與結構設計

2.1 濾波與補償機制

高壓濾波電容器基于串聯諧振原理，與電抗器組成 LC 濾波回路。當電網中某次諧波頻率與濾波支路固有諧振頻率（f0 = 1/2π√LC）匹配時，回路呈現低阻抗特性，將諧波電流引流至濾波支路。同時，電容器提供超前的容性無功電流，補償系統感性負荷，降低線路損耗與電壓波動。

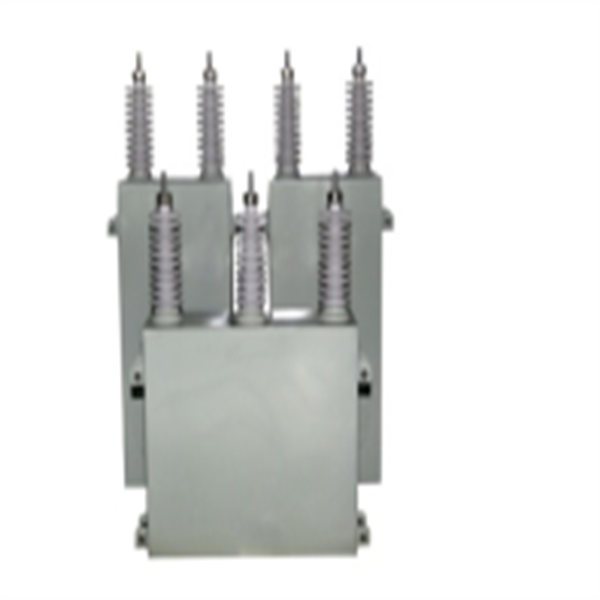

2.2 核心結構組成

采用全膜介質卷繞結構，以聚丙烯薄膜（BOPP）為絕緣材料，金屬化膜電極通過真空蒸鍍工藝附著。外殼為不銹鋼密封箱體，內置放電電阻（確保斷電后電壓 1 分鐘內降至 50V 以下）、過壓力保護裝置及內部熔絲。模塊化設計支持多組并聯擴容，單臺容量通常為 50-334kvar，額定電壓覆蓋 6kV-35kV 等級。

三、關鍵技術參數解析

3.1 電氣性能指標

額定電容偏差：±5% 容差范圍，保障濾波精度

損耗角正切（tanδ）：介質損耗＜0.08%，降低運行溫升

過電壓耐受：可承受 1.1 倍額定電壓長期運行，1.3 倍電壓持續 30s

3.2 環境適應性參數

溫度類別：-40℃/C55（最高環境溫度 - 40℃，最高介質溫度 55℃）

防護等級：IP33 及以上，適應戶外安裝防塵防水需求

抗震等級：滿足 8 度設防標準，抵御變電站振動環境

3.3 保護配置

不平衡保護：橋差電壓法監測單臺電容器故障，動作閾值＜15%

過電流保護：熔斷器額定電流按 1.3-1.5 倍額定電流選型

壓力釋放：內部氣壓超 0.2MPa 時防爆膜自動破裂泄壓

四、應用場景與選型要點

4.1 典型行業應用

行業場景

諧波特征

配置方案

鋼鐵冶金

3/5/7 次諧波為主

多組單調諧濾波支路（5%/7%/13% 電抗率）

軌道交通

3 次諧波超標

12 脈波整流 + 3 次諧波濾波裝置

光伏電站

2-19 次寬頻諧波

高通濾波回路 + 動態無功補償

數據中心

高頻諧波（11/13 次）

有源濾波與無源濾波混合系統

4.2 選型關鍵要素

諧波頻譜分析：需基于現場測試確定主導諧波次數

系統短路容量：影響濾波支路阻抗匹配計算

無功需求測算：依據負載特性確定補償容量

海拔修正：＞1000m 需提升絕緣水平

五、技術發展趨勢

5.1 智能化升級

內置傳感器實現電容值、局放、溫度實時監測

搭載物聯網模塊支持遠程故障診斷與狀態評估

自適應控制算法動態優化濾波參數

5.2 性能提升方向

納米復合介質研發，介電強度提升至 500kV/mm

真空注油工藝升級，消除氣隙降低局放風險

寬溫域材料應用，適應 - 50℃~70℃極端環境

5.3 環?；镄?/span>

無油化設計替代 PCB 類浸漬劑

可回收外殼材料占比提升至 95%

節能型散熱結構降低輔助能耗

六、結語

高壓濾波電力電容器正從傳統無源濾波向智能型、環保型裝備演進。未來需聚焦寬頻諧波抑制、高海拔高濕度環境適應性及與智能電網的深度融合。行業發展將更注重全壽命周期管理，通過新材料、新工藝提升設備可靠性與運維效率，為構建清潔低碳、安全高效的現代電力系統提供關鍵技術支撐。
