復合開關：原理、特性與應用的深度解析

復合開關的定義與基本概念

復合開關，作為電力領域中一類重要的開關設備，在正常導電回路條件下，具備關合、承載和開斷電流的關鍵能力。從學科范疇來看，它隸屬于電力一級學科中的配電與用電二級學科。其核心用途聚焦于無功補償裝置，主要負責投入和切除其中的電容器，以此對電力系統的無功功率進行精準調控，確保系統穩定、高效運行。

工作原理剖析

復合開關創新性地選用晶閘管開關和磁保持開關并聯運行的獨特模式。在接通與斷開的瞬間，晶閘管開關充分發揮其過零投切的突出優勢。具體而言，當系統電壓過零時，晶閘管導通，使得電容器能夠平穩地接入電路，有效避免了合閘涌流的產生；而在電流過零時，晶閘管關斷，實現電容器的安全切除，規避了暫態過電壓的出現。在正常接通期間，磁保持開關則展現出零功耗的特性。磁保持開關依靠脈沖電壓觸發，使觸點吸合，從而維持電容器投入后的接通狀態，由于其觸點接觸電阻小，在導通時幾乎不產生功耗。

結構組成探秘

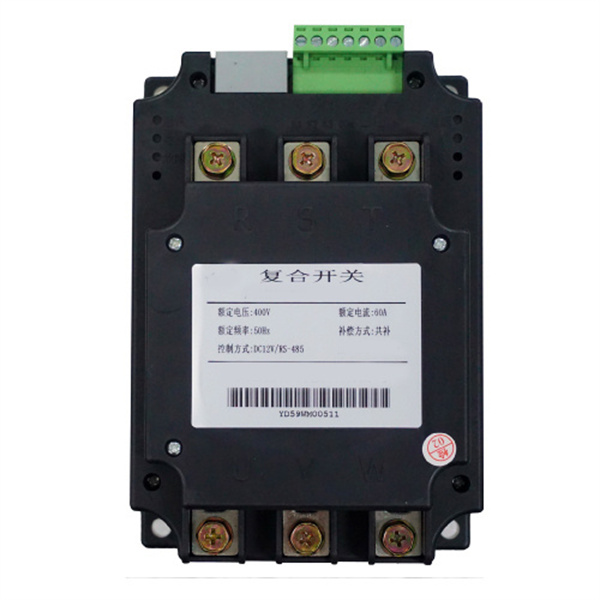

復合開關的結構組成較為復雜，主要涵蓋主控單片機、裝置電源、控制信號檢測電路、驅動電路以及開關體等關鍵部分。主控單片機猶如復合開關的 “大腦”，負責整個裝置的邏輯控制與運算，依據系統反饋的各類信號，精準地發出投切指令。裝置電源為各部分電路提供穩定、可靠的電力支持，確保其正常運行?？刂菩盘?hào)檢測電路實時監測系統的電壓、電流等信號，將采集到的數據傳輸給主控單片機，以便其做出正確決策。驅動電路則根據主控單片機的指令，為晶閘管開關和磁保持開關提供合適的驅動信號，使其能夠按照預定的時序動作。開關體集成了晶閘管和磁保持繼電器，是實現電容器投切操作的核心執行部件。

性能特點詳析

1. 過零投切，無涌流無電弧：通過晶閘管與磁保持繼電器的協同工作，實現電壓過零導通和電流過零切斷，從根本上杜絕了涌流和電弧的產生，極大地提高了電容器投切的安全性與穩定性，有效延長了電容器及相關設備的使用壽命。

2. 多重保護功能：復合開關具備電壓缺相保護功能，當系統電壓缺相供電時，開關拒絕閉合；若在運行過程中出現缺相情況，則自動退投，防止因缺相運行而損壞設備。電源缺相保護與之類似，當工作電源缺相時，開關同樣拒絕閉合，若已閉合則自動斷開。欠壓保護功能可在電壓≤額定電壓（如 220V）的 20% 時，使開關拒絕閉合，避免設備在低電壓下運行而受損。自診斷故障保護能及時檢測元件是否出現故障，一旦發現異常，立即拒絕閉合或自動退投斷開，保障系統安全。空載保護可防止未接負載時開關閉合，停電保護則在接通后遇突然停電時，自動跳閘斷開，全方位保護設備與系統安全。

3. 無諧波注入：由于采用過零觸發技術，復合開關在投切過程中不會產生諧波，有效避免了對電網的諧波污染，有利于提高電能質量。

4. 功耗?。簝H在投切動作瞬間耗電，平時處于不耗電狀態，相較于晶閘管開關等其他投切裝置，大大降低了能耗，符合節能降耗的發展理念。

5. 光電隔離技術，抗干擾能力強：利用光電隔離技術，將控制電路與主電路進行有效隔離，能夠有效抵御外界電磁干擾，確保開關工作安全可靠，提高了設備在復雜電磁環境下的運行穩定性。

6. 智能控制技術：借助智能控制技術，復合開關在涌流抑制和安全可靠性方面展現出極高的性能優勢，能夠根據系統實際運行情況，靈活、精準地進行電容器投切操作。

7.


應用領域掃描

復合開關憑借其卓越的性能特點，在低壓無功補償領域得到了廣泛應用。在工業企業中，眾多生產設備如電動機、電焊機等，在運行過程中會消耗大量無功功率，導致功率因數降低。通過安裝復合開關控制的無功補償裝置，可及時對無功功率進行補償，提高功率因數，降低線路損耗，減少電費支出，同時保障生產設備的穩定運行。在商業建筑中，照明系統、空調系統等也會產生無功需求，復合開關同樣能發揮其優勢，優化電力系統運行，提升供電質量。此外，在住宅小區的配電系統中，復合開關也能有效改善電能質量，保障居民用電的穩定性與可靠性。

發展歷程與未來趨勢展望

復合開關等低壓電容器投切開關經歷了從簡單到復雜、從低性能到高性能的發展歷程。早期，交流接觸器作為傳統的電容器投切方式，因存在合閘涌流大、易產生電弧、諧波污染嚴重等問題，逐漸無法滿足現代電力系統的需求。隨后，晶閘管開關應運而生，雖然實現了過零投切，適用于頻繁投切的場合，但存在結構復雜、體積大、損耗大、成本高、可靠性差等缺點。在此背景下，復合開關憑借將晶閘管開關和磁保持開關優勢互補的設計理念得以開發。然而，復合開關也并非完美無缺，如可控硅元件存在擊穿隱患，對電壓變化率敏感，過零投切并非絕對理想等。近年來，選相開關（同步開關）作為一種新型高性能投切開關嶄露頭角，其在抑制涌流、提高投切精度、增強安全可靠性以及節能環保等方面表現更為出色，有望成為未來無功補償電容器投切開關的主流發展方向。未來，復合開關可能會朝著進一步提高可靠性、降低成本、提升智能化水平以及適應更復雜電網環境的方向發展，不斷滿足電力系統日益增長的高效、穩定、智能運行需求。
